Fix-1707 Уличный тренажер Линейка для измерения роста

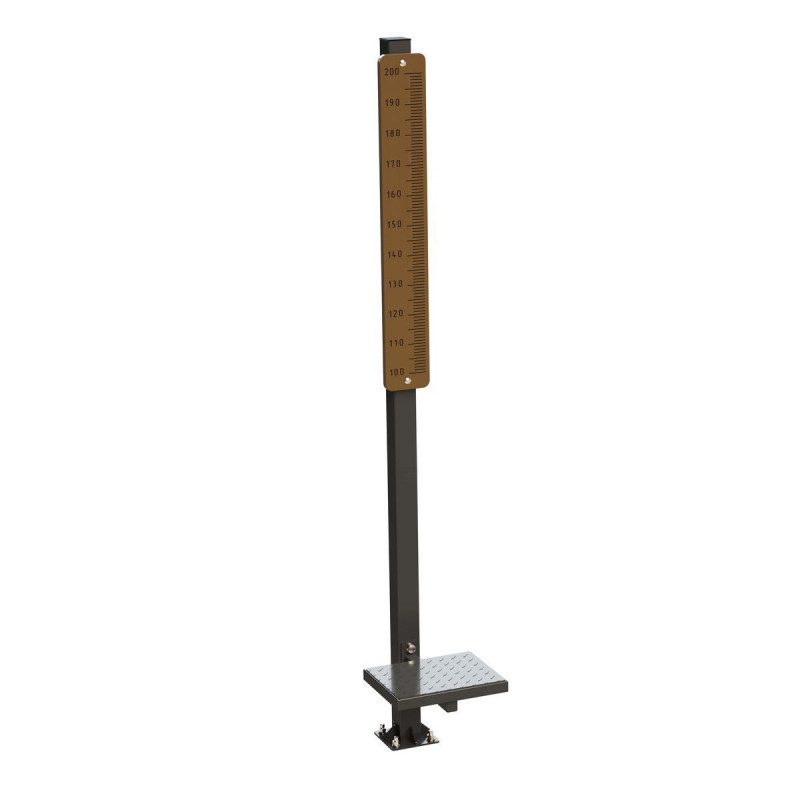

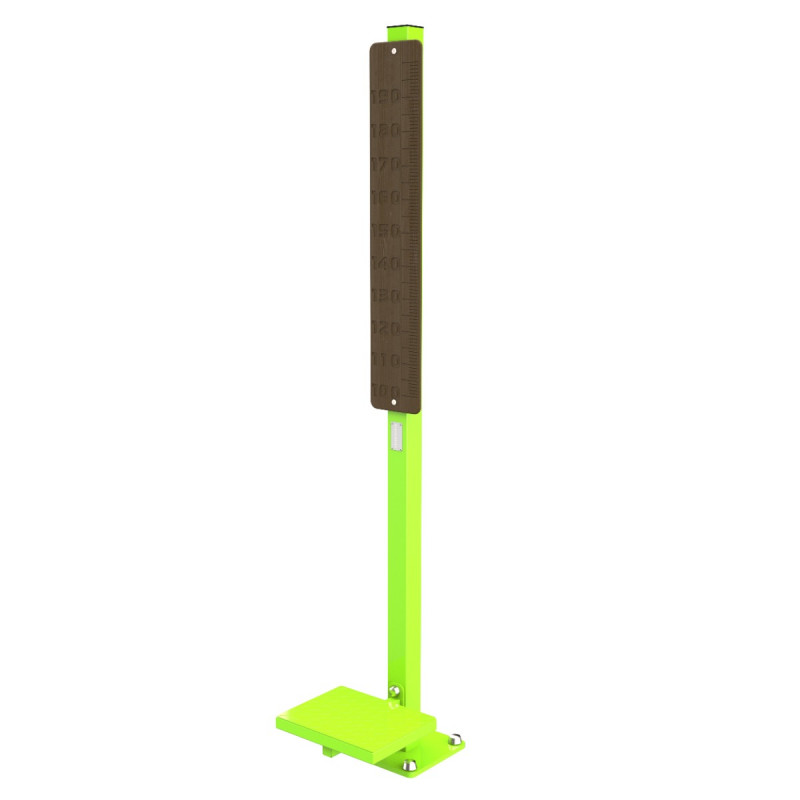

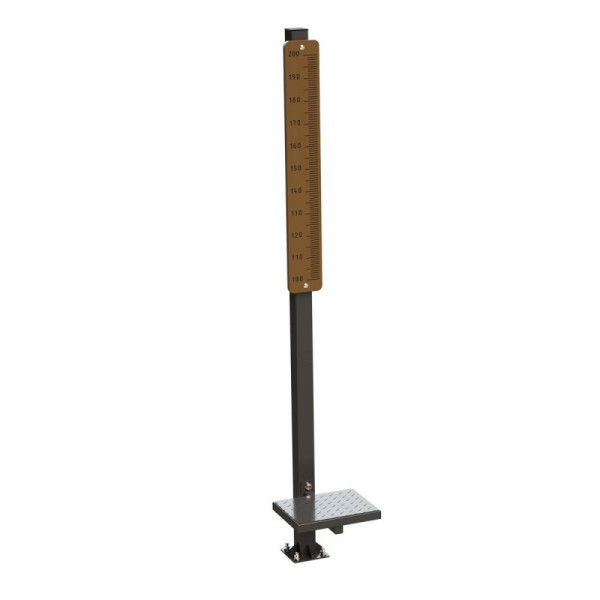

Линейка для измерения роста.
Линейка состоит из рамы, площадки для ног, измерительной шкалы и закладной.
Эксплуатационные размеры линейки: длина – 460 мм, ширина – 400 мм, высота – 2260 мм.
Вес: 41 кг.
Все детали линейки окрашены порошковой краской на полиэфирной основе, обеспечивающей высокие антикоррозийные свойства. Деревянные элементы защищены многослойным покрытием износостойкого лака, обеспечивающего надёжную защиту от влияния окружающей среды и долговечность.
Цвет металлических элементов – PANTONE 382C, другие цвета-опционально.
Основание рамы линейки для измерения роста выполнено из труб 80х80 мм с толщиной стенки 3 мм. В основании рамы приварена пластина размерами 160х160 мм толщиной 8 мм, усиленная косынками из листа толщиной 6 мм. Площадка для ног выполнена из листового рифлёного листа толщиной 3 мм.
Основание площадки выполнено из трубы 40х40 стенка 2 мм и листового метала толщиной 6 мм. Измерительная шкала выполнена из качественной фанеры толщиной 24 мм. Разметка на измерительную шкалу нанесена с помощью высокоточного фрезерного оборудования. Интервал разметки на измерительной шкале от 1000 мм до 2000 мм, с шагом 10 мм.
Незакрытые металлом торцы труб, закрываются пластиковыми заглушками.
Монтаж тренажера производится на закладную, забетонированную заранее на глубину 700мм до пластины, пластина после установки тренажера должна быть засыпана ПГС.
Крепление к закладной производится пластиной в основании тренажера, с размерами 160х160 мм. Соединение тренажера и закладной происходит за счёт резьбового соединения болт-гайка М16, через четыре овальных отверстия 22х30. Овальные отверстия позволяют осуществлять дополнительную регулировку тренажёра вокруг своей оси.
Все болтовые соединения защищены антивандальными, хромированными, составными заглушками, выполненными из стали толщиной 1 мм
Закладная выполнена из трубы 80х80, стенка 3 мм с приваренной пластиной толщиной 8 мм, и усилена косынками из листа 6 мм толщиной. Крепёжные элементы – болты М16 установлены через отверстия в 8 мм пластине и приварены.
Все детали получены при помощи лазерной резки, и имеют высокую точность и повторяемость. Что значительно облегчает сборку и установку тренажёра.
Производитель - ZSO Россия
