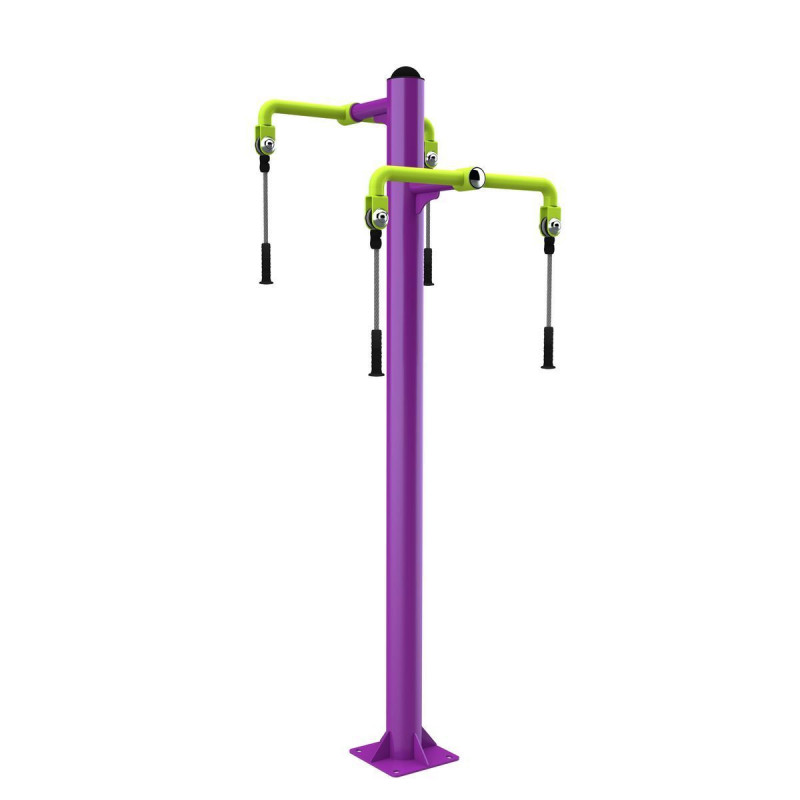

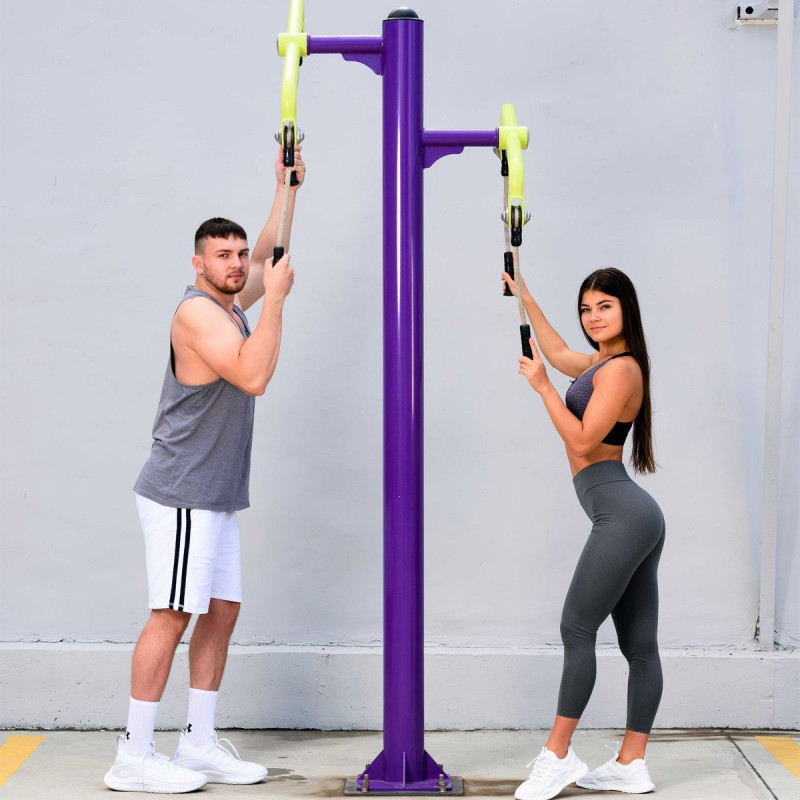

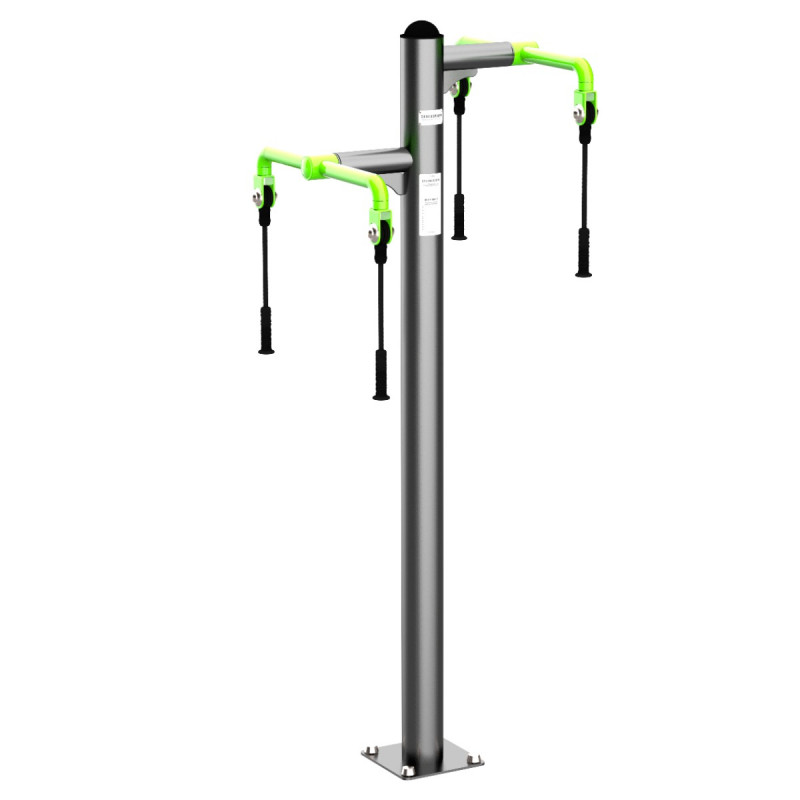

Smart-1003 Уличный тренажер Рукоход
Тренажёр предназначен для тренировки мышц рук.
Конструктивно тренажёр состоит из рамы, и рычагов. Через узлы вращения к столбу подвешены рычаги с рукоятками для хвата. За счёт применения специально разработанных узлов с ограничением вращения, в конструкции отсутствуют открытые отбойные элементы, что ведёт к уменьшению травмоопасности и исключает любое соударение частей тренажёра. Угол отклонения рычага 40˚ в каждую сторону.
Все детали тренажёра окрашены порошковой краской на полиэфирной основе. Торцы труб закрыты пластиковыми заглушками.
Монтаж тренажера производится на закладную, забетонированную заранее.
Цвет неподвижных металлических элементов – графит. Цвет подвижных металлических элементов – PANTONE 382C.
Длина тренажера – 820 мм; ширина тренажера – 800 мм; высота– 2310 мм. Размеры даны для тренажера готового к применению.
Тренажер состоит из следующих основных элементов:
- столб;
- рычаг;
- Закладная.
Столбы тренажера изготовлены из металлической трубы ø133 мм. с толщиной стенки 4.0 мм. В основании каждого столба приварена пластина размерами 304х304 мм. толщиной 8.0 мм., усиленная косынками из листа толщиной 6.0 мм. На столбе располагается ось с упорами для узлов с ограниченным вращением, с установленными в специальные ниши отбойников.
Крепление к закладной производится пластиной в основании, с размерами 304х304 мм. Соединение тренажера и закладной происходит за счёт резьбового соединения болт-гайка М16, через четыре овальных отверстия 22х30 расположенные на квадрате со стороной 240 мм. Овальные отверстия позволяют осуществлять дополнительную регулировку тренажёра вокруг своей оси.
Рычаги выполнены из труб диаметром 48 мм с толщиной стенки 3.5 мм. с узлом вращения по середине, и ручками на канате по краям. Узел с ограниченным вращением, специально разработан для применения на уличных тренажерах. Узел имеет цельнолитой корпус, с специальным упором для работы отбойников. В корпусе располагается: пара отбойников двухстороннего действия, манжеты и подшипники качения.
Конструкция тренажёра позволяет осуществлять движение занимающегося по сложной траектории
Все болтовые соединения защищены антивандальными, хромированными, составными заглушками, выполненными из стали толщиной 1 мм.
Закладная выполнена из трубы 80х80, стенка 3.0 мм. с приваренной пластиной толщиной 8.0 мм., и усилена косынками из листа 6 мм. толщиной. Крепёжные элементы – болты М16 установлены через отверстия в 8 мм. пластине и приварены.
Все детали получены при помощи лазерной резки, и имеют высокую точность и повторяемость. Что значительно облегчает сборку и установку тренажёра.
Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его свойств и не ухудшающих качество изделия.
