Smart-1007 Уличный тренажер Массажер ног
Тренажёр предназначен для выполнения массажных упражнений мышц ног.

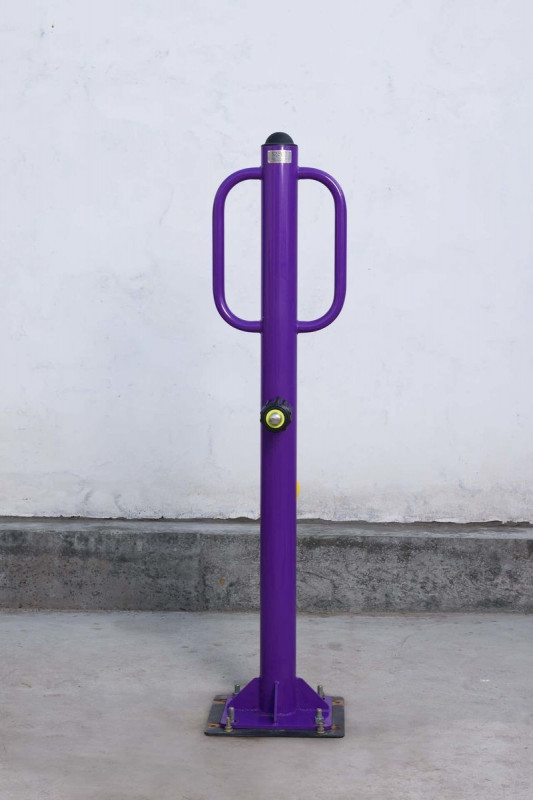

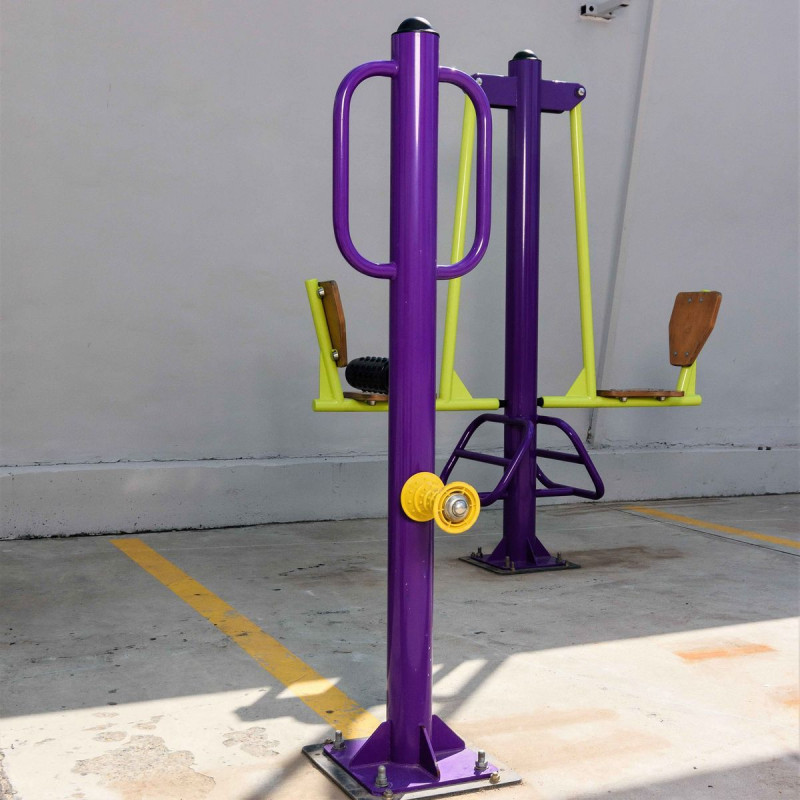

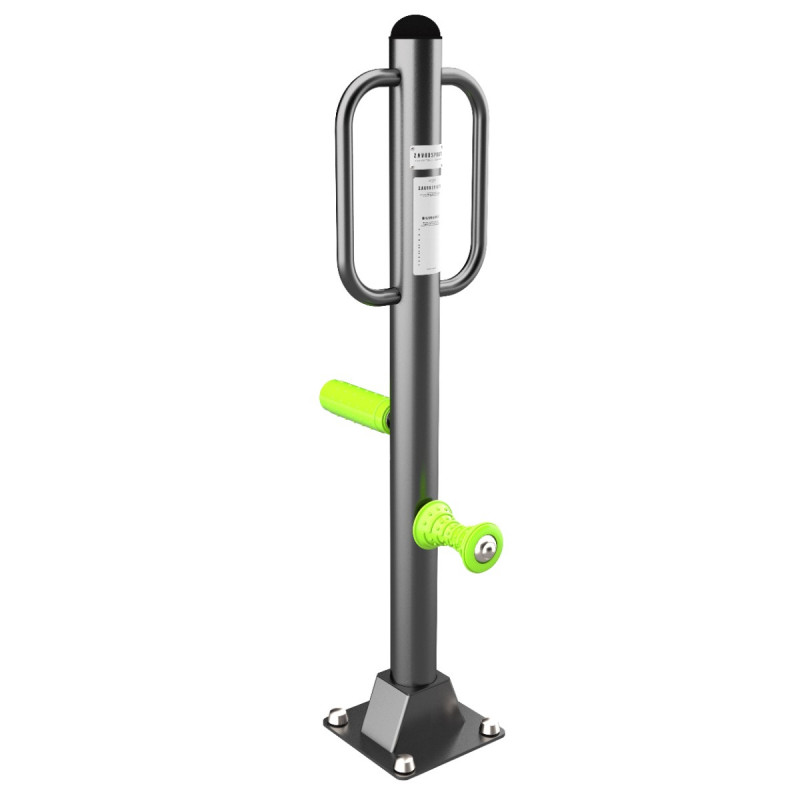

Конструктивно тренажёр состоит из рамы-столба, расположенных на разной высоте массажных узлов и металлических ручек.
Все детали тренажёра окрашены порошковой краской на полиэфирной основе. Торцы труб закрыты пластиковыми заглушками.
Монтаж тренажера производится на закладную, забетонированную заранее.
Цвет неподвижных металлических элементов – графит. Цвет подвижных металлических элементов – PANTONE 382C.
Длина тренажера – 550 мм; ширина тренажера – 380 мм; высота– 1440 мм. Размеры даны для тренажера готового к применению.
Тренажер состоит из следующих основных элементов:
- рама-столб;
- массажные узлы
- Закладная
Рама-столб тренажера изготовлена из металлической трубы ø102 мм. с толщиной стенки 3.5 мм. В основании рамы приварена пластина размерами 304х304 мм. толщиной 8.0 мм., усиленная косынками из листа толщиной 6.0 мм. На столб приварены ручки из трубы ø 33 мм. с толщиной стенки 3.2 мм. На столб приварены оси для крепления массажных узлов. Узлы располагаются на разной высоте, и обладают различным рельефом.
Крепление к закладной производится пластиной в основании, с размерами 304х304 мм. Соединение тренажера и закладной происходит за счёт резьбового соединения болт-гайка М16, через четыре овальных отверстия 22х30 расположенные на квадрате со стороной 240 мм. Овальные отверстия позволяют осуществлять дополнительную регулировку тренажёра вокруг своей оси.

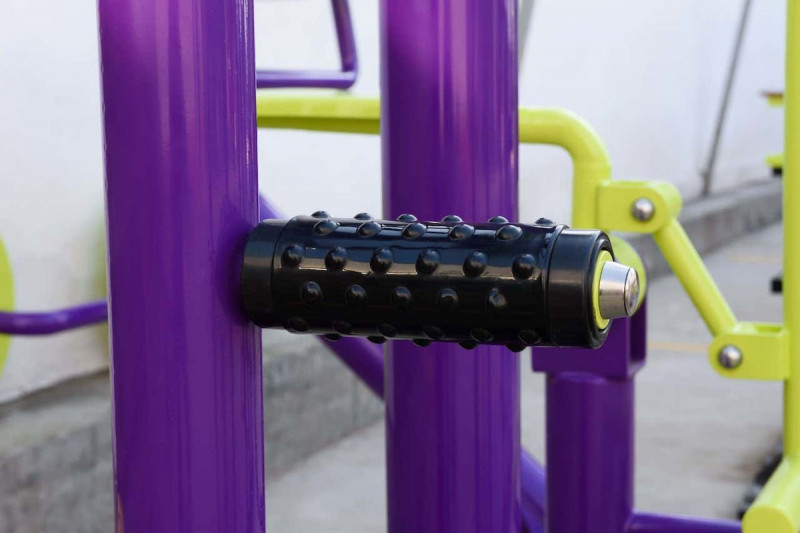

Массажный узел состоит из пластмассового массажного валика и подшипников скольжения.
Все болтовые соединения защищены антивандальными, хромированными, составными заглушками, выполненными из стали толщиной 1 мм.
Закладная выполнена из трубы 80х80, стенка 3.0 мм. с приваренной пластиной толщиной 8.0 мм., и усилена косынками из листа 6 мм. толщиной. Крепёжные элементы – болты М16 установлены через отверстия в 8 мм. пластине и приварены.
Все детали получены при помощи лазерной резки, и имеют высокую точность и повторяемость. Что значительно облегчает сборку и установку тренажёра.
Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его свойств и не ухудшающих качество изделия.
